嵌入式以太网硬件架构由SoC内部MAC、外部PHY芯片和RJ45接口组成，通过MII/RMII接口实现数据传输，MDIO接口负责PHY配置与状态监控。

一、整体架构

一个完整的嵌入式以太网通信链路由以下三部分组成：

- SoC 内部 MAC

- 外部 PHY 芯片

- RJ45 接口（含/不含磁性模块）

关键角色分工如下：

- MAC：负责处理帧的封装与拆解、CRC校验、地址过滤等逻辑层功能。

- PHY：完成数字信号到模拟差分信号的转换，实现物理层的通信。

- RJ45 + 变压器：提供电气隔离、阻抗匹配以及物理连接。

二、MII 接口（Media Independent Interface）

MII接口是一种介质独立接口，用于连接以太网MAC和PHY芯片。其基本信息包括：

- 全称：介质独立接口

- 标准：IEEE 802.3定义

- 速率支持：10 Mbps / 100 Mbps

- 数据位宽：4位并行

- 信号线数量：16根

主要信号定义有：TX_CLK（发送时钟）、RX_CLK（接收时钟）、TX_EN（发送使能）、TX_ER（发送错误）、TXD[3:0]（发送数据）、RX_DV（接收数据有效）、RX_ER（接收错误）、RXD[3:0]（接收数据）、CRS（载波侦听）、COL（冲突检测）。

然而，MII接口的缺点在于引脚数量多，占用资源大，因此在一些小型化、低成本的设备中逐渐被RMII接口所取代。

三、RMII 接口（Reduced MII）

RMII接口是MII接口的精简版本，旨在简化设计并降低引脚数和布线复杂度。其基本信息如下：

- 全称：精简的介质独立接口

- 目的：简化MII接口，降低引脚数和布线复杂度

- 信号线数量：7根

- 数据位宽：2位并行

- 时钟频率：固定为50 MHz

主要信号定义包括：REF_CLK（参考时钟）、TX_EN（发送使能）、TXD[1:0]（发送数据）、RXD[1:0]（接收数据）、CRS_DV（载波侦听/接收数据有效）。

RMII接口的优势在于引脚数量少，能够节省PCB面积和SoC I/O资源，非常适合资源受限的平台。但其限制在于不支持冲突检测，仅支持全双工模式。

四、MDIO 接口（Management Data I/O）

MDIO接口是一种管理数据输入/输出接口，用于配置、监控和调试PHY芯片。其基本信息如下：

- 作用：配置、监控、调试PHY芯片

- 类型：两线串行总线（类似于I²C）

主要信号线包括：MDC（管理数据时钟）和MDIO（双向数据线）。

MDIO接口的特性包括支持最多32个PHY设备，每个PHY设备必须有唯一的器件地址。它主要用于上电初始化、查询链路状态、读取错误计数等操作。

五、RJ45 接口与网络变压器

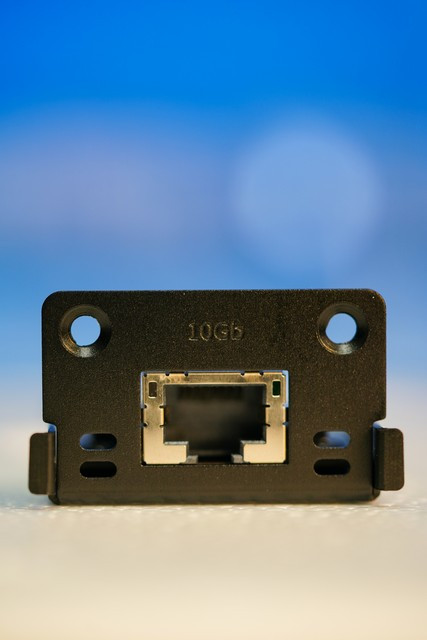

RJ45接口是一种标准的8P8C插座，用于插入以太网水晶头。网络变压器则位于PHY芯片和RJ45接口之间，起到电气隔离、共模噪声抑制和阻抗匹配的作用。

网络变压器有两种实现方式：外置变压器和内置变压器。外置变压器需要额外的磁性模块芯片，而内置变压器则将磁性模块集成在RJ45座内（如HR911105A型号）。

此外，RJ45接口上通常有两个指示灯：绿色灯表示链路建立成功，黄色或橙色灯表示正在收发数据。

六、I.MX6ULL ENET 接口特性

I.MX6ULL处理器具有两个独立的ENET控制器（即两个MAC），支持10/100 Mbps的速率，并符合IEEE 802.3-2002标准。其主要特性包括协议加速（硬件加速TCP/IP、UDP、ICMP等协议头部处理）、RMON支持（远程网络监控，提供流量统计和错误计数）、灵活的PHY接口支持（标准MII、MII-Lite、RMII）以及其他功能如可编程MAC地址、单播/多播地址过滤、魔术帧唤醒、专用DMA和支持IEEE 1588等。

对于开发者来说，Linux内核已经提供了i.MX6ULL ENET驱动的支持，因此无需重写MAC驱动。重点在于正确配置设备树中的相关参数即可。

七、总结对比

MII和RMII接口各有特点。MII接口采用4位并行数据传输机制，在100Mbps速率下时钟频率为25MHz；而在10Mbps速率下则为2.5MHz。相比之下，RMII接口使用2位宽数据收发通道，并通过提升时钟频率至50MHz来维持等效带宽。由于RMII接口减少了约一半的物理连接需求且成本更低，因此更适合于引脚资源受限的MCU设计和小型网络设备中应用广泛。然而需要注意的是，RMII接口不支持冲突检测功能，只能工作在全双工模式下。

八、典型连接示意

[I.MX6ULL SoC]

│

├── ENET_MAC

│ ├── RMII: TX_EN, TXD[1:0], RXD[1:0], CRS_DV, REF_CLK (50MHz)

│ └── MDIO: MDC, MDIO

│

▼

[PHY 芯片]（例如LAN8720或KSZ8081）

│

├── 差分信号：TXP/TXN, RXP/RXN

│

▼

[网络变压器]（可能集成于RJ45内）

│

▼

[RJ45 插座 HR911105A] ←─（带有Link/Act LED指示灯）

│

▼

[网线 → 路由器]

开发建议：

- 新项目应优先考虑使用RMII接口配合内置变压器的RJ45插座方案；

- 确保在设备树文件中明确指定`phy-mode = "rmii"`；

- 使用示波器检查REF_CLK是否为稳定的50MHz时钟信号；

- 利用`ethtool eth0`命令查看当前链路状态及协商结果等信息。
